Fluke 190 Series III ScopeMeter? Test Tool 專為在不同的地點使用而設計，可隨時隨地處理任何故障排除工作。這些 CAT III 1000 V/CAT IV 600V 等級測試工具將堅固耐用的便攜性與高性能臺式示波器相結合，幫助您輕松應對關于安裝、調試和維護工業機械、自動化/過程控制裝置以及動力轉換電子設備（從直流至 500 MHz）的挑戰。
Fluke 190 Series III ScopeMeter? Test Tool 專為在不同的地點使用而設計，可隨時隨地處理任何故障排除工作。這些 CAT III 1000 V/CAT IV 600V 等級測試工具將堅固耐用的便攜性與高性能臺式示波器相結合，幫助您輕松應對關于安裝、調試和維護工業機械、自動化/過程控制裝置以及動力轉換電子設備（從直流至 500 MHz）的挑戰。
選擇雙通道或四通道型號，帶寬選擇范圍廣泛?？焖俨蓸勇矢哌_(dá) 5.0 GS/s，分辨率為 200 ps，每個通道的深度存儲器可存儲 10,000 個樣本，從而可以高精度捕獲和顯示波形細節、噪音和其它干擾?？稍谌嗷蛉S控制系統上進行時序或幅值相關的測量，或在被測電路上比較和對比多個測試點。TrendPlot? 無紙記錄儀、ScopeRecord? 模式、Connect-and-View? 觸發等功能以及獨特的 100 屏重放功能可幫助您快速診斷問題，從而更大限度減少維修成本和停機時間。這些功能使示波器易于使用，尤其是在診斷最為困難的問題時，如復雜波形、感應噪音、間歇事件和信號波動或漂移。
最多四路獨立的浮動隔離輸入，高達 1000 V
最高 5 GS/s 實時采樣率（取決于使用的型號和通道）
深度存儲器: 每次捕獲波形跡線時，可存儲 10,000 個點（示波器模式）
適用于工業環境的 CAT III 1000 V/CAT IV 600 V 安全儀器
由于采用了 BP291 電池，續航時間長達七小時
明亮的大型彩色顯示屏，在幾乎任何環境中都易于查看
易于存儲和查看歷史數據，并通過 USB 或 Wifi 傳輸?shù)?PC
易開啟和關閉的電池蓋，可現場快速更換電池
防塵和防水等級為 IP51
Connect-and-View 觸發功能，針對快速、慢速甚至復雜信號均能智能地自動觸發
頻譜使用 FFT 分析
100 屏自動捕獲和重放
ScopeRecord 模式可為每個輸入通道提供 30,000 個點，以進行低頻信號分析
TrendPlot 無紙記錄儀模式，具有深度存儲器，以實現長期自動測量
2 通道型號中包含 5,000 計數萬用表 (DMM)
獨立的隔離輸入使您可以對具有不同接地參照的混合電路進行測量，從而降低了發生意外短路的風險。傳統的臺式示波器沒有配備專門的差分探頭和隔離變壓器，只能使線路電源接地端作為測量參考端。福祿克190III示波表測試套裝專為涵蓋從 mV 至 kV 的各種應用而設計，因此您可以應對從微電子應用到重型高電壓電氣應用的任何問題。190III 60MHz 和 100MHz 配置包括用于高電壓應用的 VPS421 100:1 探頭，而 200MHz 和 500MHz 配置包括適用于微電子和高電壓應用的 VPS410-II 10:1 探頭。

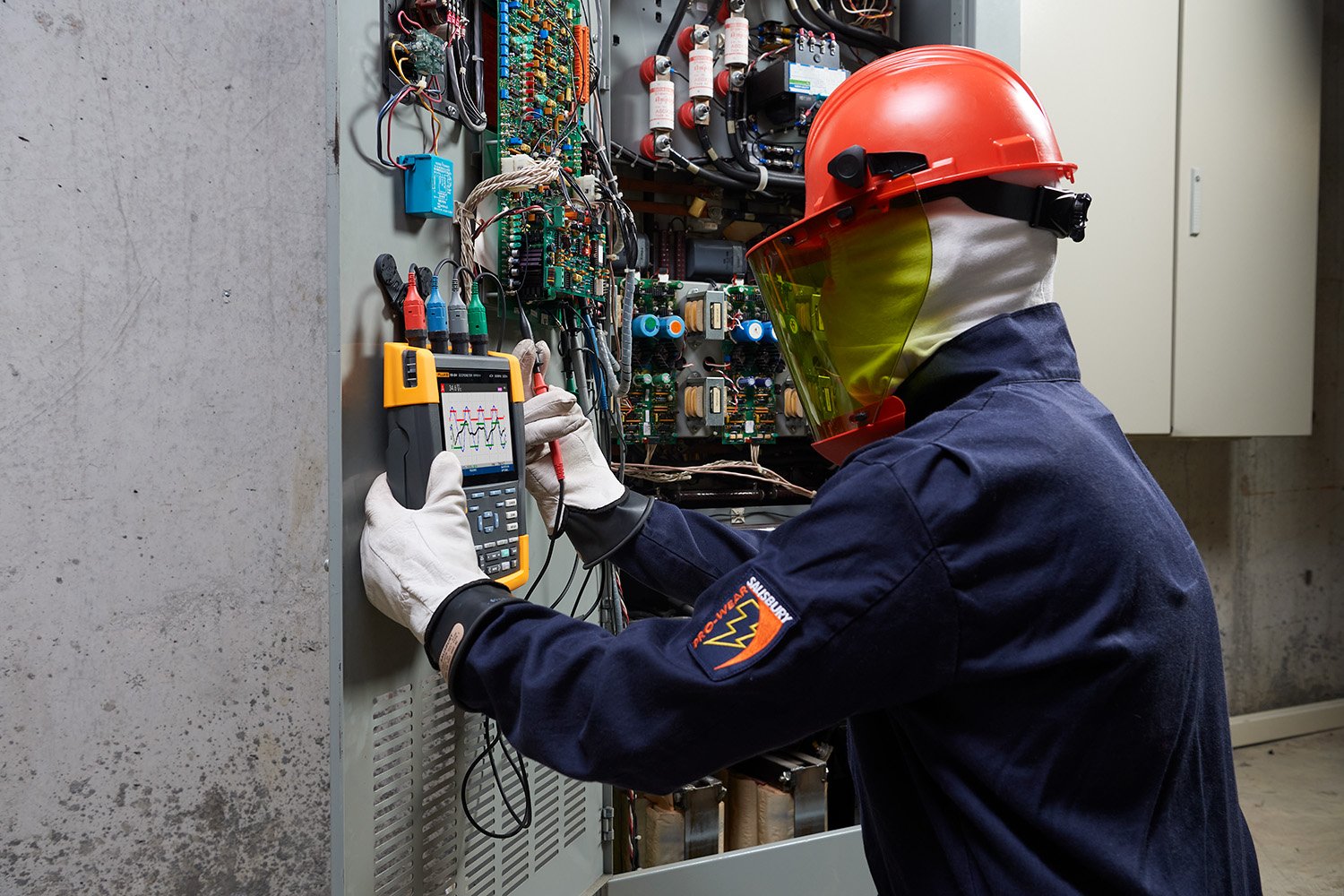

示波表測試套裝堅固耐用且防振，適合在臟亂、危險的環境中使用。配有密封的外殼，可防塵、防液滴、防潮，并抵御空氣污染。每次使用示波表測試時，您均可放心使用，它會可靠地為您解決任何問題。
Fluke 190 Series III 提供兩個與測量輸入電路之間實現電氣隔離的 USB 端口，這使您能夠快速輕松地將數據傳輸?shù)?PC，存檔后與 OEM、同事和支持人員共享波形，或者將波形、屏幕截圖和儀器設置存儲到 USB 存儲設備上，以供將來使用。通過 U 盤輕松傳輸保存的文件，通過 USB 接口或可選 Wi-Fi 網絡直接連接到電腦。這些文件可用于進一步的數據處理，或在 FlukeView-2 軟件中用于更詳細地研究波形。
Connect-and-View 觸發功能可提供即時、穩定的顯示，無需調整設置。如果您曾使用過其它示波器，您就會明白觸發有多么棘手。如果設置不正確，結果可能不穩定或不正確。Connect-and-View 功能通過識別信號模式來自動設置正確的觸發。無需觸摸按鈕，您便可以穩定、可靠、重復地顯示幾乎所有的信號，其中包括電機驅動和控制信號。當您快速、連續地測量一系列測試點時，該功能尤為迅捷和方便。
使用雙通道190III型號上內置的 5000 字?jǐn)?shù)字萬用表，可使您方便地從波形分析轉換為精確的萬用表測量。測量功能包括 Vdc、Vac、Vac+dc、電阻、通斷性和二極管測試。將合適的分流器、探頭或適配器與各種比例因子相結合，可測量電流和溫度。

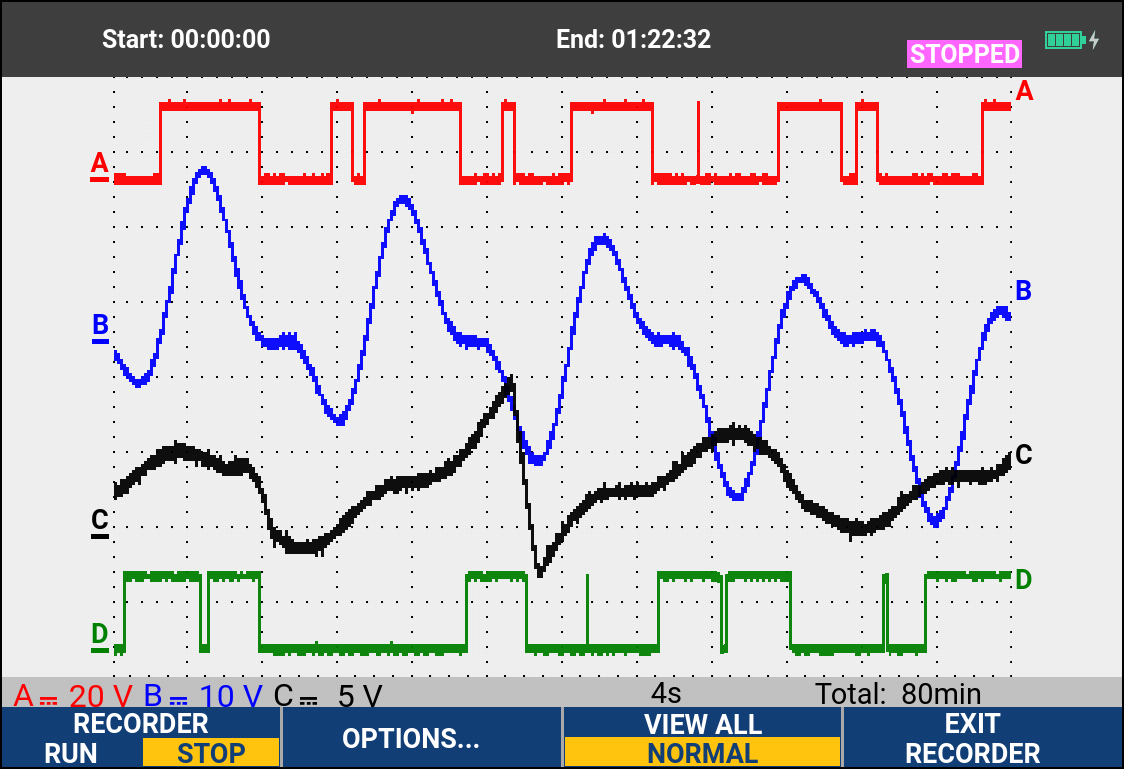

ScopeRecord 存儲器可為每個通道存儲多達 30,000 個或者更多個數據點，并可捕獲 8 ns 之短的快速間歇性事件和短時脈沖波干擾。（可將兩組多通道記錄存儲到內存中，以供日后分析。）
記錄 UPS、電源或電機啟動循環等事件
借助于“觸發時停止”模式，ScopeMeter Test Tool 可自動識別電源故障并存儲故障前的波形數據
最難查找的故障是那些偶爾發生的故障。這些間歇性事件可能是由連接不當、灰塵、污垢、腐蝕、斷線或破損的接頭引起的。線路中斷、驟降、驟升和瞬斷，或電機啟動和停止也可能導致停機。當發生這些情況時，您可能不在附近，但 Fluke 190 Series III ScopeMeter Test Tool 會幫您隨時監控。
顯示隨時間變化的最小和最大峰值以及平均值
顯示多達四個讀數的任意組合，其中包括所有輸入的電壓、電流、溫度、頻率和相位，所有這些均標有時間和日期，以便查明故障

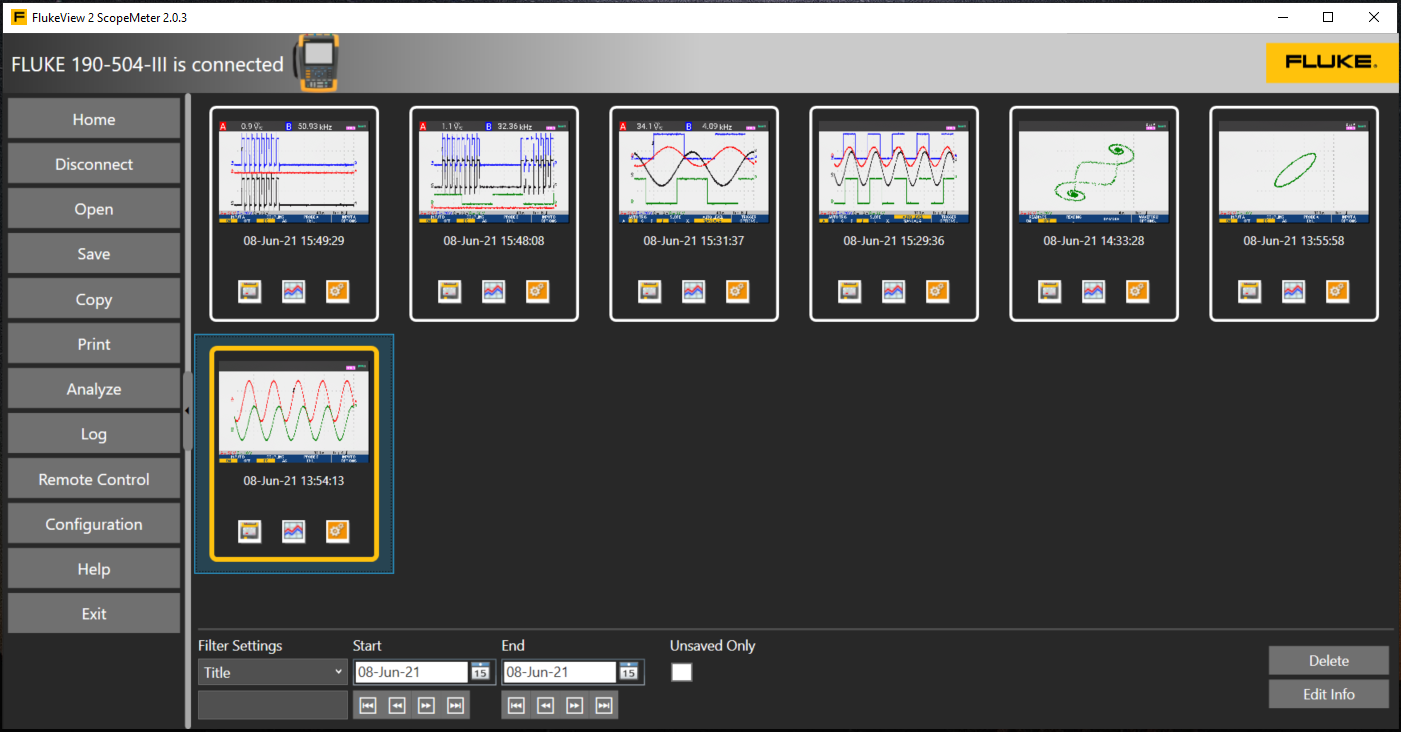

了解配備了 Windows 版 FlukeView 2 ScopeMeter 軟件的 ScopeMeter Test Tool 的詳情。
記錄——將波形、截屏和數據傳輸至 PC，以供打印或?qū)?shù)據導入至報告中
向 ScopeMeter Test Tool 的設置中添加文本——為操作員調用設置時提供相關指導
存檔——?jiǎng)?chuàng)建波形庫，以方便參考或比較波形
分析——使用光標功能或?qū)?shù)據導出至另一個分析程序
| 示波器模式 | |||||||
| 190-062 | 190-102 | 190-202 | 190-502 | 190-104 | 190-204 | 190-504 | |
| 垂直偏轉 | |||||||
| 通道數量 | 2 | 2 | 2 | 2 | 4 | 4 | 4 |
| 帶寬 | 60 MHz | 100 MHz | 200 MHz | 500 MHz | 100 MHz | 200 MHz | 500 MHz |
| 上升時間 | 5.8 ns | 3.5 ns | 1.7 ns | 0.7 ns | 3.5 ns | 1.7 ns | 0.7 ns |
| 示波器輸入數量 | 2 個輸入通道以及外部觸發 | 4 個輸入通道 | |||||
| 通道架構 | 所有輸入彼此之間以及與地面之間完全絕緣。輸入可以任意組合進行激活。 | ||||||
| 輸入耦合 | 交流或直流，帶接地電平指示 | ||||||
| 輸入靈敏度 | 采用 10:1 探頭時，20 mV - 1000 V/格 采用 100:1 探頭時，200 mV - 10 kV/格 直流 (1:1) 2 mV - 100 V/格 | ||||||
| 帶寬限制器 | 20 MHz 和 10 kHz | ||||||
| 極性 | 正常、反轉、可變 | ||||||
| 輸入電壓 | CAT III 1000 V/CAT IV 600 V 安全等級，更多詳細信息，請參見通用技術指標 | ||||||
| 垂直分辨率 | 8 位 | ||||||
| 精度（4 s - 10 μs/格） | 5 mV/格 - 100 V/格，±（1.5% + 6 個計數） 2 mV/格，±（1.5% + 10 個計數） | ||||||
| 輸入阻抗 | 1 MΩ (± 1%) // 15 pF (± 2.25 pF) | ||||||
| 水平顯示 | |||||||
| 最大實時采樣率（同時采樣） | 625 Ms/s （每個通道） | 1.25 GS/s（每個通道） | 2.5 GS/s（每個通道） | 5 GS/s（單通道）或 2.5 GS/s（雙通道） | 1.25 GS/s（每個通道） | 2.5 GS/s (2ch) 1.25 GS/s (4ch) | 5 GS/s（單通道）或 2.5 GS/s（雙通道）或 1.25 GS/s（四通道） |
| 記錄長度 | 每個通道多達 10,000 個樣本 | ||||||
| 時基范圍 | 10 ns/div 至 4 s/div | 5 ns/div 至 4 s/div | 2 ns/div 至 4 s/div | 1 ns/div 至 4 s/div | 5 ns/div 至 4 s/div | 2 ns/div 至 4 s/div | 1 ns/div 至 4 s/div |
| 時基順序?yàn)?1-2-4 使用 ScopeRecord? 滾動模式（詳見“記錄器模式”）獲得較慢的“時間/格”設置 | |||||||
| 最大記錄長度 | 在示波器模式下，每個通道的采樣數為 10,000 個； 在 ScopeRecord? 滾動模式（詳見“記錄器模式”）下，每個通道可記錄 30,000 個點 | ||||||
| 計時精度 | ±（0.01% 讀數+ 1 個像素） | ||||||
| 短時脈沖波干擾捕獲 | 8 ns（10 μs/格 至 2 min/格） | ||||||
| 顯示和采集 | |||||||
| 顯示屏 | 133 mm x 90 mm (5.3 in x 3.5 in) 全彩色高亮度 LCD | ||||||
| 顯示模式 | 通道可以任意組合，平均值模式開啟/關閉；重放模式。 | ||||||
| 可視屏幕寬度 | 示波器模式下具有 12 個水平格 | ||||||
| 持續數字模式 | 關閉、短時、中等、長時、無限和包絡模式 | ||||||
| 波形數學應用 | 在 2 個輸入通道（A 和 B、C 和 D）上執行一個 (190-xx2) 或兩個 (190-x04) 數學運算：加、減、乘；X-Y 模式；FFT 分析頻譜 | ||||||
| 采集模式 | 正常、平均、自動、單次采樣、ScopeRecord? 滾動、短時脈沖波干擾捕獲、“通過/失敗”自動測試波形比較；重放 | ||||||
| 觸發和延時 | |||||||
| 信號源 | 輸入 A、B 或外部輸入（通過儀表輸入） | 輸入 A、B、C 或 D | |||||
| 模式 | 自動、邊沿、脈沖寬度、N-Cycle、外部 (190-xx2) | ||||||
| Connect-and-View? | 先進的自動觸發可識別信號模式，自動設置和連續調整觸發、時基和幅值。自動顯示復雜和動態信號（例如：電機驅動和控制信號）的穩定波形。也可根據個人喜好選擇關閉。 | ||||||
| 脈沖寬度觸發（通道 A 上） | 受時間限制的脈沖寬度 可以在 <t、>t、=t、≠ t 時觸發，其中 t 以 0.01 格或 50 ns 的最小步長進行選擇 | ||||||
| 時間延遲 | 1 個觸發前全屏視圖，或多達 100 個觸發后延時屏幕（=1,200 格） | ||||||
| 雙斜率觸發 | 上升沿和下降沿類似觸發 | ||||||
| N-cycle 觸發 | 在觸發事件第 N 次出現時觸發；N 的設置范圍為 2 - 99 | ||||||
| 自動捕獲 100 個屏幕 | |||||||
| 處于示波器模式時，儀器始終可存儲最后 100 個屏幕 — 無需特定的用戶設置。當發現異常時，可按下“重放”按鈕以反復查看屏幕事件的全部序列。儀器可設置為短時脈沖波干擾觸發或間歇性異常觸發，并且將在“照管”模式下運行，并捕獲 100 個指定的事件。 | |||||||
| 重放 | 手動或連續重放。以“實時”動畫形式或在手動控制下顯示捕獲的 100 個屏幕。每個屏幕都有日期和時間戳。 | ||||||
| 重放存儲 | 可內部保存兩組屏幕（每組 100 個），以供日后調用和分析。通過 USB 主機端口將額外的屏幕組直接存儲在外部閃存驅動器上。 | ||||||
| FFT — 頻譜分析 | |||||||
| 使用快速傅里葉變換顯示示波器波形的頻率組成 | |||||||
| 窗函數 | 自動、海明、漢寧或無 | ||||||
| 自動窗函數 | 以數字方式對采集的波形重新取樣，以在 FFT 合量中獲取最佳的頻率分辨率。 | ||||||
| 垂直標度 | 線性/對數（單位為伏特或安培） | ||||||
| 頻率軸 | 頻率范圍自動設置為示波器時基范圍的函數 | ||||||
| 波形比較和通過/失敗測試 | |||||||
| 波形比較 | 提供參考波形的存儲和顯示，以與新采集的波形進行視覺比較。參考波形從采集的波形得出，且可在示波器進行修改。 | ||||||
| 通過/失敗測試 | 在波形比較模式下，可將示波器設置為僅將匹配（“通過”）或不匹配（“失敗”）的采集波形存儲在重放內存條中，以供進一步分析。 | ||||||
| 示波器自動測量 | |||||||
| V dc、V ac rms、V ac+dc、V（最大峰值）、V（最小峰值）、V（峰間值）、A ac、A dc、A ac+dc、頻率（Hz）、上升時間（使用光標）、下降時間（使用光標）、功率因數 (PF)、瓦特?cái)?shù)、VA、無功 VA、相位（2 路輸入（A&B 或 C&D）之間）、脈沖寬度（正/負）、占空比（正/負）、溫度 °C、溫度 °F（不適用于日本）、dBV、dBm（對應 50 Ω 和 600 Ω）、VPWM ac 和 VPWM (ac+dc)（用于測量脈寬調制式電機驅動器和變頻器）、V/Hz 比率； | |||||||
| 高級功率和電機驅動功能 | V/Hz 比率、功率因數 (PF)、瓦特?cái)?shù)、VA、無功 VA、V-PWM (ac) 和 V-PWM (ac+dc)（用于測量脈寬調制式電機驅動器和變頻器） | ||||||
| 光標測量 | |||||||
| 信號源 | 在任意輸入波形上或數學合成波形上（不包括 X-Y 模式） | ||||||
| 雙水平線 | 光標 1 和光標 2 處的電壓、光標間的電壓 | ||||||
| 雙垂直線 | 光標間的時間、光標間的 1/T（單位為 Hz）、標記間的電壓、帶標記的上升時間、帶標記的下降時間；光標間的 Vrms、光標間的瓦特?cái)?shù)。 | ||||||
| 單垂直線 | 光標位置處的最小-最大電壓和平均電壓，F(xiàn)FT 合量中單個頻率分量的頻率和均方根值 | ||||||
| 高級功能 | mA*s（電流隨時間的變化，光標之間）；V*s（電壓隨時間的變化，光標之間）；W*s（能耗，光標之間） | ||||||
| 縮放 | 縮放范圍為從全記錄概覽放大至樣本級別，適合任意記錄長度。 | ||||||
| 儀表模式 | |||||||
| 190-062 | 190-102 | 190-202 | 190-502 | 190-104 | 190-204 | 190-504 | |
| 儀表輸入 | 通過 4 mm 香蕉插頭輸入，與示波器輸入和接地完全隔離 | 通過 BNC 示波器輸入 | |||||
| 讀數數量 | 通過 DMM 萬用表輸入每次讀取一個 | 最多可同時進行 4 項示波器自動測量 | |||||
| 最高分辨率 | 5000 個計數 | ± 999 個計數 （頻率：9999 個計數） | |||||
| 輸入阻抗 | 1 MΩ (± 1%) // 14 pF (± 1.5 pF) | 1 MΩ (± 1%) // 15 pF (± 2.25 pF) | |||||
| 高級儀表功能 | 自動/手動量程，相對測量（零基準），TrendPlot? 記錄 | ||||||
| 當溫度范圍為 18 °C - 28 °C 時，指定精確度有效。溫度低于 18 °C 或高于 28 °C 時，溫度每變化 1 °C，精度變化指定精度的 10% | |||||||
| 電壓 | |||||||
| V dc 精度 | ±（0.5% + 6 個計數） | ±（1.5% + 6 個計數） | |||||
| V ac 真有效值精度 | |||||||
| 15 Hz 至 60 Hz | ±（1% + 10 個計數） | ±（1.5% + 10 個計數） | |||||
| 60 Hz 至 1 kHz | ±（2.5% + 15 個計數） | — | |||||
| 60 Hz 至 20 kHz | — | ±（2.5% + 15 個計數） | |||||
| V ac+dc 真有效值精度 | |||||||
| 15 Hz 至 60 Hz | ±（1% + 10 個計數） | ±（1.5% + 10 個計數） | |||||
| 60 Hz 至 1 kHz | ±（2.5% + 15 個計數） | — | |||||
| 60 Hz 至 20 kHz | — | ±（2.5% + 15 個計數） | |||||
| 電壓表量程 | 500 mV、5 V、50 V、500 V、1,100 V | ||||||
| 電阻 | |||||||
| 量程 | 500 Ω、5 kΩ、50 kΩ、500 kΩ、5 MΩ、30 MΩ | — | |||||
| 精度 | ±（0.6% + 6 個計數） | — | |||||
| 其他儀表功能 | |||||||
| 通斷性 | < 50 Ω (± 30 Ω) 時，蜂鳴器開啟 | — | |||||
| 二極管測試 | 最高 2.8 V | — | |||||
| 電流 (A) | A dc、A ac、A ac+dc，使用可選電流鉗或分流器 比例因子：0.1 mV/A、1 mV/A - 100 V/A 和 400 mV/A | ||||||
| 溫度 | 帶可選附件。比例因子 1mV/°C 或 1mV/°F | ||||||
| 記錄儀模式 | |||||||
| 190-062 | 190-102 | 190-202 | 190-502 | 190-104 | 190-204 | 190-504 | |
| ScopeRecord? 滾動模式 | |||||||
| 雙輸入或多輸入波形存儲模式，使用深度存儲器 | |||||||
| 信號源和顯示 | 輸入 A，輸入 B，雙輸入 所有通道同時采樣 | 任意組合輸入，?多達 4 個通道。 所有通道同時采樣 | |||||
| 存儲深度 | 每個通道 30,000 個數據點，分別可保存最小值/最大值信息對 | ||||||
| 最小值/最大值 | 為高采樣率下測量的樣本創建最小值/最大值，以確保捕獲并顯示短時脈沖波干擾。 | ||||||
| 記錄模式 | 單掃描，連續滾動；觸發時開啟（通過外部輸入）；觸發時停止（通過外部輸入） | 單掃描，連續滾動；觸發時開啟（通過任意通道）；觸發時停止（通過任意通道） | |||||
| 觸發時停止 | ScopeRecord 模式可通過任何輸入通道（190-XX2 系列上是通過外部輸入） 由單個觸發事件或由重復觸發信號的中斷來停止 | ||||||
| 水平標度 | 開始時間、當日時間 | ||||||
| 縮放 | 縮放范圍為從全記錄概覽放大至樣本級別 | ||||||
| 內存 | 可內部保存兩個多路輸入 ScopeRecord 波形，以供日后調用和分析。 | ||||||
| ScopeRecord? 滾動模式采樣率和記錄時間范圍 | |||||||
| 時基范圍 | 4 ms/格 ~ 2 分鐘/格 | ||||||
| 記錄時間范圍 | 4.8 秒 ~ 40 小時 | ||||||
| “查看全部”模式下的時間/格 | 0.4 s/格 ~ 4 h/格 | ||||||
| 短時脈沖波干擾捕獲 | 8 ns | ||||||
| 采樣率 | 125 MS/s | ||||||
| 分辨率 | 160 微秒 ~ 4.8 秒 | ||||||
| TrendPlot? 記錄 | |||||||
| 多通道無紙電子記錄儀。以圖形方式繪制、顯示并存儲多達四項自動示波器測量的結果或 DMM 隨時間變化的讀數。 | |||||||
| 信號源和顯示 | 任意示波器測量組合（在任意輸入通道上）或 DMM 讀數（雙通道儀器） | ||||||
| 存儲深度 | 每次記錄存儲 19,200 個點（組）。記錄的每個樣本點包括最小值、最大值和平均值，以及日期和時間戳。 | ||||||
| 量程 | 正常視圖：5 秒/格 - 30 分鐘/格；在“查看全部”模式下：5 分鐘/格 - 48 小時/格（全部記錄概覽） | ||||||
| 記錄時間范圍 | 長達 22 天，分辨率為 102 秒；4 個讀數長達 5.5 天。 | ||||||
| 記錄模式 | 連續記錄，從 5 s/格開始，帶自動時標壓縮 | ||||||
| 測量速度 | 每秒 3 次或更多次自動測量 | ||||||
| 水平標度 | 開始時間、當日時間 | ||||||
| 縮放 | 最多縮小 64 倍（用于顯示全部記錄概覽），最多放大 10 倍（用于最大限度顯示細節） | ||||||
| 內存 | 可內部保存兩個多路輸入 TrendPlot 記錄，以供日后調用和分析。 | ||||||
| 光標測量 — 所有記錄儀模式 | |||||||
| 信號源 | 任意波形顯示模式（示波器、ScopeRecord 或 TrendPlot）下任意波形跡線 | ||||||
| 雙垂直線 | 光標可以與光標間隔時間、起始時間或絕對時間一起用于識別記錄中任意數據點的最小值、最大值或平均值。 | ||||||
| 通用技術指標 | |||||||
| 190-062 | 190-102 | 190-202 | 190-502 | 190-104 | 190-204 | 190-504 | |
| 輸入電壓范圍 | |||||||
| 額定最大浮動電壓 | CAT III 1000 V/CAT IV 600 V（任意觸點與接地電壓電平之間的最大電壓） | ||||||
| VPS410-II 探頭輸入電壓 | CAT III 1000 V/CAT IV 600 V（標準 10:1 探頭尖端與參考引線之間的最大電壓） | ||||||
| VPS421 探頭輸入電壓 | CAT III 1000V/CAT IV 600V（探頭尖端或參考引線與接地之間的最大電壓，探頭尖端與參考引線之間最大為 2000V） | ||||||
| 最大 BNC 輸入電壓 | CAT IV 300 V（直接 BNC 輸入的最大電壓） | ||||||
| 儀表最大輸入電壓 | CAT III 1000 V/CAT IV 600 V （采用安全設計的香蕉式輸入連接器） | — | |||||
| 內存存儲和調用 | |||||||
| 內存位置（內置） | 30 個波形存儲、10 個記錄存儲以及 9 個屏幕拷貝存儲 | ||||||
| 30 個波形存儲 | 每個存儲位置最多可包含 2 個或 4 個波形以及相應的設置。 | ||||||
| 10 個記錄存儲 | 每個存儲位置可包含：100 屏重放序列、ScopeRecord 滾動模式記錄（2 條或 4 條跡線），或多達 4 項測量的 TrendPlot 記錄 | ||||||
| 外部數據存儲 | 在 PC 上使用 FlukeView?-2 軟件存儲，或通過 USB 主機端口直接存儲在外部閃存驅動器（最大 32 GB）上 | ||||||
| 屏幕拷貝 | 在 PC 上使用 FlukeView?-2 軟件存儲，或內部存儲（在儀器中），屏幕拷貝可通過 USB 主機端口作為 .BMP 文件復制到外部閃存驅動器上 | ||||||
| 易失性 | 在非易失性閃存 ROM 中進行保存，并且所有數據都是安全的，與電池或電源狀態無關。 | ||||||
| 實時時鐘 | 為 ScopeRecord、100 屏重放序列和 TrendPlot 記錄提供日期和時間戳信息。 | ||||||
| 外殼 | |||||||
| 設計 | 堅固且防震，帶有一體式防護皮套。標配手腕帶和掛帶。 支持防盜鎖孔，以在無人看管時鎖定儀器。 | ||||||
| 防水和防塵 | IP 51 防護等級，符合 IEC60529 標準 | ||||||
| 振動和沖擊 | 抗沖擊性達 30 g，抗振性（正弦）達 3 g/0.03 g2/Hz（隨機），符合 MIL-PRF-28800F 2 類標準 | ||||||
| 顯示屏尺寸 | 133 mm x 90 mm (5.3 in x 3.5 in) LCD | ||||||
| 分辨率 | 1120 像素 x 765 像素 | ||||||
| 亮度 | 用戶可調節，高達 300 cd/m2 | ||||||
| 機械數據 | |||||||
| 尺寸 | 265 mm x 192 mm x 70 mm (10.5 in x 7.6 in x 2.8 in) | ||||||
| 重量（含電池） | 2.1 kg (4.6 lb) | 2.2 kg (4.8 lb) | |||||
| 電源 | |||||||
| 線路電源 | 隨附 BC190/830 通用電源適配器/電池充電器，帶可拆卸式 2 線電源線：100 Vac 至 240 Vac，±10%，50-60 Hz | ||||||
| 電池電源 | 充電鋰離子電池（隨附）。電池可通過儀器背面的易開啟電池蓋進行更換 | ||||||
| 隨附電池類型和容量 [可選電池] | BP290：10.8V， 2500 mAh [BP291 (5000 mAh) 可選] | BP291：10.8V，5000 mAh | |||||
| 電池電量標識 | 電池配備內置狀態標識，與外置充電器配合使用，位于儀器屏幕上的電池狀態標識旁邊。 | ||||||
| 電池續航時間（低背光情況下） | 使用 BP290（隨附）時，長達 3.5 小時；使用 BP291（可選）時，長達 7 小時 | 使用 BP291（隨附）時，長達 7 小時 | |||||
| 電池充電時間 | 使用 BP290 時為 2? 小時；使用 BP291 時為 5 小時 | 使用 BP291 時為 5 小時 | |||||
| 電池省電功能 | 自動“斷電”，可調節斷電時間。自動“顯示屏關閉”，可調節斷電時間。 屏幕上的電池電源標識 | ||||||
| 安全性 | |||||||
| 合規性 | EN61010-1，污染等級 2； IEC 61010-2-030：CAT IV 600 V / CAT III 1000 V | ||||||
| 環境要求 | |||||||
| 工作溫度 | 電池放電：0 °C 至 40 °C (32 °F 至 104 °F) 電池充電：0 °C 至 40 °C（32 °F 至 104 °F） | ||||||
| 存放溫度 | -20 °C 至 60 °C （-4 °F 至 140 °F） | ||||||
| 濕度 | 0 °C 至 10 °C (32 °F 至 50 °F)：無冷凝 10 °C 至 30 °C (50 °F 至 86 °F): 95 % (±5 %) 30 °C 至 40 °C (86 °F 至 104 °F): 75 % (±5 %) 40 °C 至 50 °C (104 °F 至 122 °F): 45% (±5%) | ||||||
| 最大工作海拔 | CAT IV 600 V、CAT III 1000 V：高達 2000 m (6600 英尺) CAT IV 300 V、CAT III 600 V、CAT II 1000 V：高達 4000 m (13000 英尺) | ||||||
| 最大存放海拔 | 12 km (40,000 ft) | ||||||
| 電磁兼容性 (EMC) | IEC 61326-1：工業； CISPR 11： 第 1 組，A 類； 韓國 (KCC)：A 類設備（工業廣播和通信設備）； 美國 (FCC)：47 CFR 第 15 部分 C 小節。 | ||||||
| 接口 | 帶有兩個 USB 端口。端口與儀器的浮動測量電路完全絕緣。 USB 主機端口直接連接到外部閃存（高達 32 GB），用于存儲波形數據、測量結果、儀表設置及屏幕拷貝?；蛘撸?USB-A 端口可用于連接 WiFi 適配器以實現無線 PC 連接。提供 Mini-USB-B 端口，允許與 PC 互連，以便使用 FlukeView-2 軟件在 PC 控制下進行遠程控制和數據傳輸。 | ||||||
| 探頭校準輸出 | 帶參考觸點的專用探頭校準輸出，與任意測量輸入通道完全絕緣。 發生器輸出：1.225 Vpp/500 Hz 方波 | ||||||
| 保修期 | 主儀器 3 年，電池和附件 1 年 | ||||||
| 配套附件 | |||||||
| 電池充電器/電源適配器 | BC190/830 | ||||||
| 鋰離子電池組 | BP290（10.8V，2500 mAh） | BP291（10.8V，5000 mAh） | |||||
| 電壓探頭組。每套包括接地引線、掛鉤夾；VPS410-II-x 還帶有接地彈簧和探頭尖端絕緣套。 | 2 個 VPS421-x 加固型工業級探頭，100:1，150MHz，具有帶護套的 4mm 香蕉尖端和大鉗口鱷魚夾（一個紅色、一個藍色） | 2 個 VPS410-II-x 10:1 電壓探頭，500 MHz（一個紅色、一個藍色） | 4 個 VPS421-x 加固型探頭，100:1，150 MHz，（紅色、藍色、灰色、綠色） | 4 個 VPS410-II-x 10:1 電壓探頭，500 MHz（一個紅色、一個灰色、一個藍色、一個綠色） | |||
| 測試引線 | TL175（一根紅色、一根黑色），帶測試針腳 | — | |||||
| 其他 | 鋰離子電池（BP290 或 BP291，參見上文）；電池充電器 (BC190)，帶通用電源線套件；掛帶；手腕帶（用戶可選擇左手或右手使用）；關于用戶手冊和 FlukeView?-2 演示版軟件包（有限功能）的下載信息；以及用于 PC 連接的 USB 接口電纜。饋通式電纜端接器，50 Ω（每個通道一個，僅限 190-50x）。 | ||||||
| 可選配置 | 每種型號均可“盒裝”提供（如上所述），或選裝 SCC293 套件。SCC293 包括：CXT293 加固型防護便攜包、完整版 FlukeView PC 軟件（含激活碼），以及 WiFi 適配器（用于使用 FlukeView-2 軟件實現無線 PC 連接）。 | ||||||
| 可選配件 | SCC293、VPS101 - 1:1 電壓探頭；VPS510-x - 寬帶緊湊型探頭；i400s 電流鉗；HH290 掛鉤；CXT293 防護便攜包；TRM50-BNC 饋通式電纜端接器，50 Ω，安全設計；EBC290 電池充電座 | ||||||
掃一掃，關注我們!
您當前的位置：
